Kabelüberwachungssystem KÜ705

Überwachung von Kommunikationskabeln (CU und LWL)

Intelligente Überwachung und Früherkennung von Fehlern auf Fernmeldekabeln zur Steigerung der Betriebssicherheit und der Verfügbarkeit kabelgebundener Dienste.

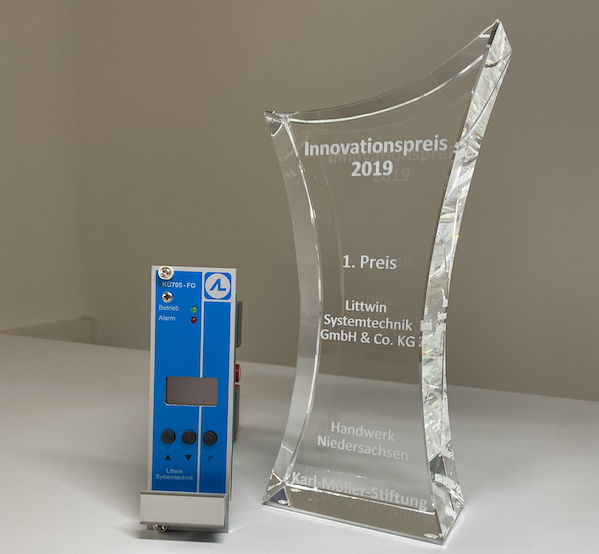

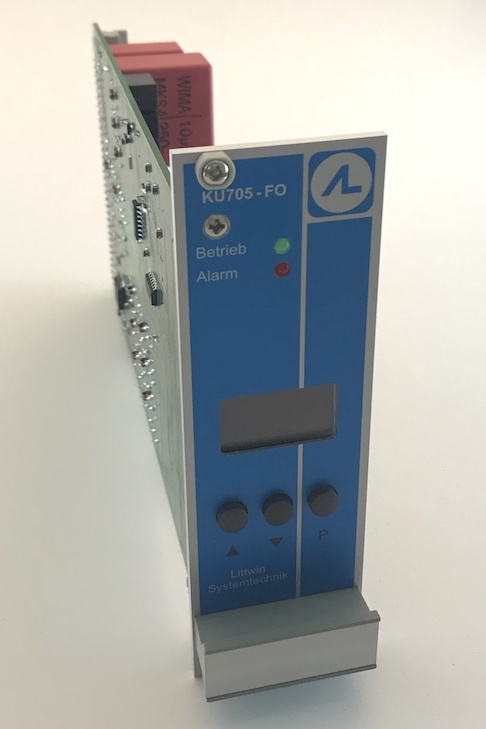

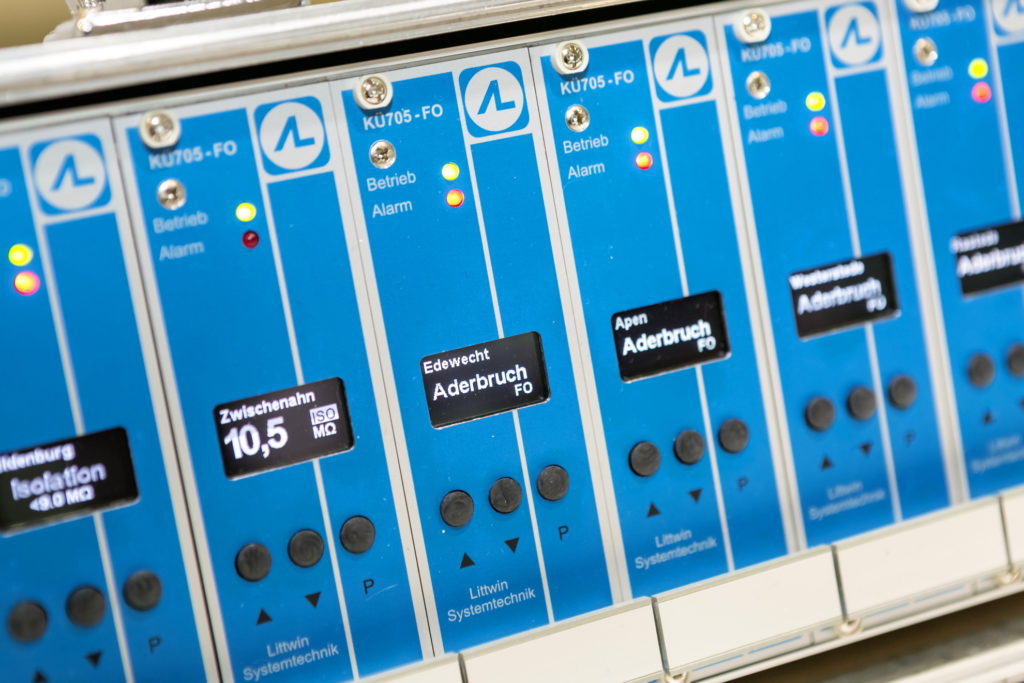

Die Kabelüberwachung KÜ705-FO, Nachfolger der KÜ605-µC, misst den Isolationswiderstand (0 bis 200MOhm) und überwacht so das Kabel auf Isolationsfehler, Aderbruch und Erdschluss. Zusätzlich wird zyklisch der Schleifenwiderstand (0 bis 50kOhm) erfasst. Mit der integrierten Fehlerortung können Kablschäden (Aderbruch, Kurzschluss) geortet werden. Mit der Erweiterung KÜ-KVZ werden zudem bis zu vier Kabelverzweigerschränke überwacht (Umfall, Türkontakt o.ä.)

Die Glasfaserüberwachung KÜ605-µF überwacht die Dämpfung von Glasfasern (0 bis 50dB). Eine Überschreitung eines eingestellten Dämpfungswertes führt ebenso zu einem Alarm, wie ein festgestellter Faserbruch.

  • Beide Geräte sind steckerkompatibel
  • Alarme und Messwerte über Systembus an CPL V3.5
  • zusätzliche Relaisausgänge für Alarme

Das Kabelüberwachungssystem kann als Standalone-Anlage betrieben werden. Zusammen mit der CPL V3.5 steht ein Webserver für die Konfiguration und Visualisierung der Kabelüberwachungen zur Verfügung.

Mit der Leitstelle TALAS ergibt sich dann ein leistungsfähiges Kabelüberwachungssystem inklusive Alarm-Management und grafischer animierter Streckendarstellung.

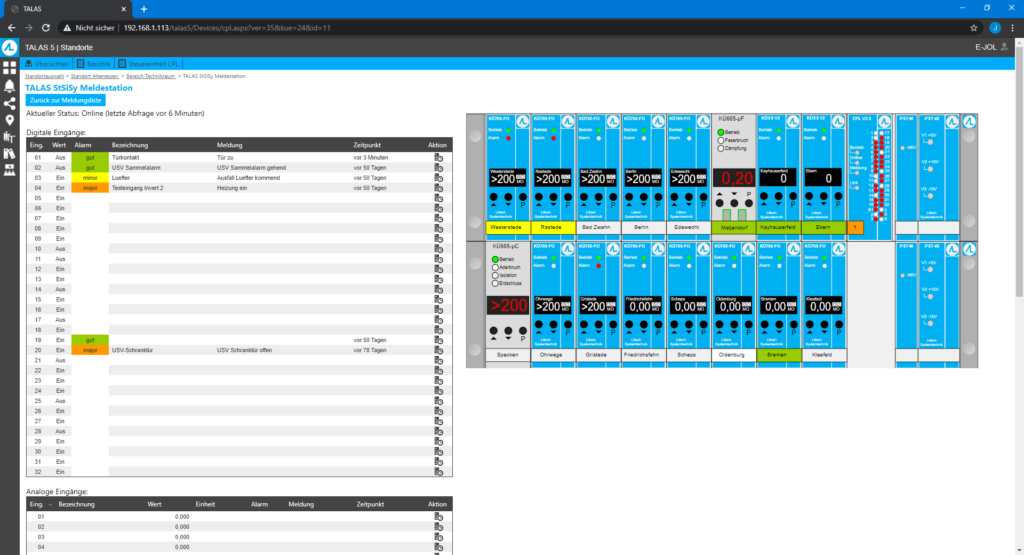

Leitstelle TALAS

Übersichtlich, wirtschaftlich und investitionsschützend

TALAS ist ideal für den Einsatz als Zentrale für Störmelde- und Fernwirksysteme geeignet. Über standardisierte Schnittstellen wie IEC60870 und SNMP (v2/v3) besteht ein ein hoher Integrationsgrad.

Über das Portal wird dem Benutzern angezeigt, in welchen Bereichen von Ihm Maßnahmen erforderlich sind. Der Benutzer wird nicht automatisch mit allen Meldungen und Alarmen konfrontiert.

Zudem bietet TALAS

  • Visualisierung über Internet-Standards
  • Intelligentes Meldungsfenster
  • Alarm-Management
  • standfeste und erprobte Ausführung
  • Unterstützung von standardisierten Schnittstellen
  • GIS

Erweiterungen und Ausbaustufen

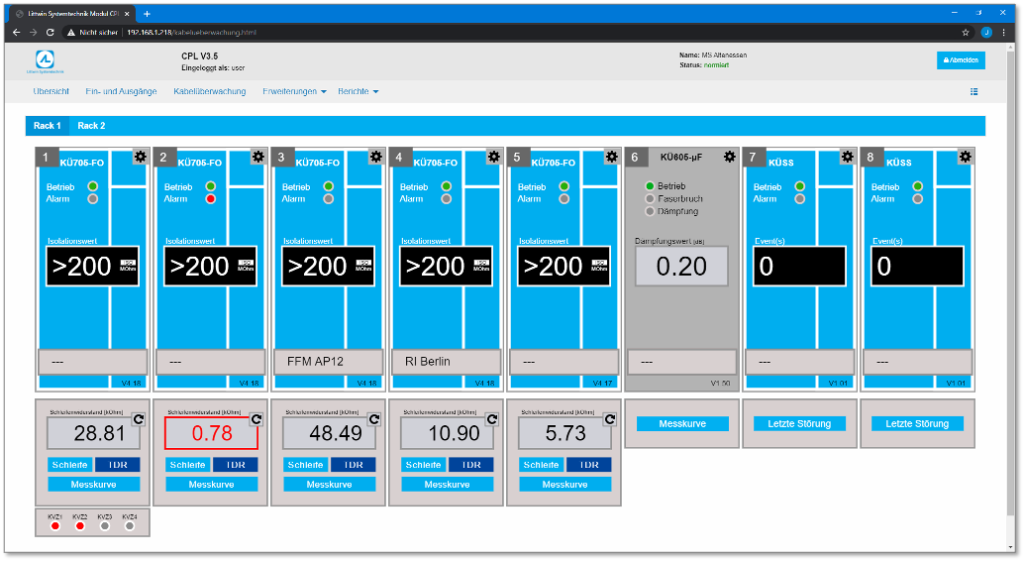

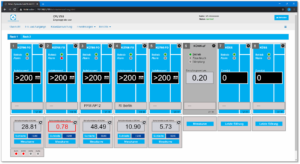

Die CPL V3.5 beinhaltet einen integrierten Webserver. Über den Webserver können die
angeschlossenen Kabelüberwachungen,  Glasfaserüberwachungen, KVZ-Überwschungen und Störspannungsüberwachungen konfiguriert und visualisiert werden. Neben den aktuellen Messwerten können auch Tages- und Monatskurven angezeigt werden. Die Daten werden auf der internen Speicherkarte der CPL V3.5 abgelegt und können über FTP für weitere Auswertungen und Bearbeitungen heruntergeladen werden,

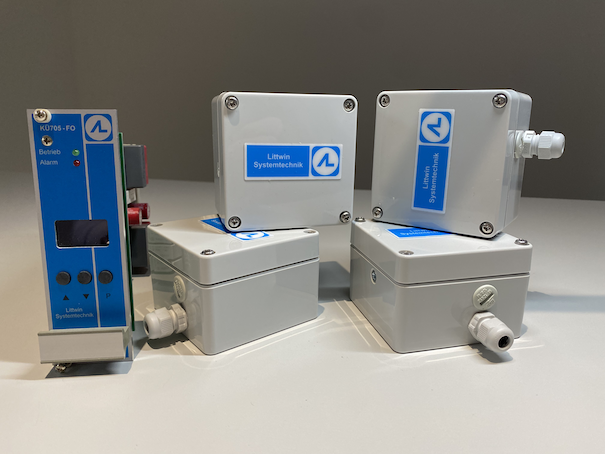

Die Kabelüberwachung KÜ705-FO kann erdverlegte Kabel auf Aderbruch, Isolationsfehler und Erdschluß überwachen. Oft führen diese Kabel durch KVZs (Kabelverzweiger). Wir bieten hier eine zusätzliche Überwachung der KVZs an, wie z.B. „Tür geöffnet“ oder „umgefallen“. Letzteres ist für KVZs wichtig, die entlang von Straßen stehen und durch Unfall beschädigt oder umgefahren werden können.

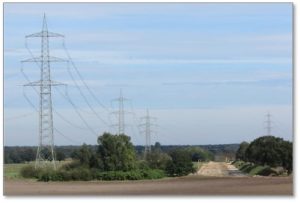

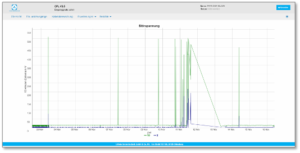

Mit der KÜSS V2 können Störspannungen auf den Kommunikationsleitungen / Fernmeldeleitungen erfasst werden. Die KÜSS V2 ist steckerkompatibel zu der Kabelüberwachung und kann somit direkt in den Baugruppenträger BGT605 V2 gesteckt werden. Sie wird über den Systembus mit einer TALAS Meldestation (CPL V3.5) verbunden.

kabelklau-01Auch spannungsführende Leitungen können überwacht werden. Zum Schutz vor Kabelklau bieten wir ein System an, welches über die Powerline-Kommunikation einen Diebstahl erkennt und dann u.a. über Ethernet / GPRS / GSM meldet. Solle dieses Thema von Interesse sein, setzen Sie sich mit uns in Verbindung. Wir informieren Sie gerne.

Anwendungsbeispiele: Versorgungsleitungen in Autobahnbrücken oder für Schwimmbagger.
